笔记知识分享:电工基础初级知识,初级电工必须掌握的重点!

收集了一个完整的电工基础知识的文件,虽说内容比较初级,不过基础的东西,还需要牢牢抓紧。

具体内容如下:

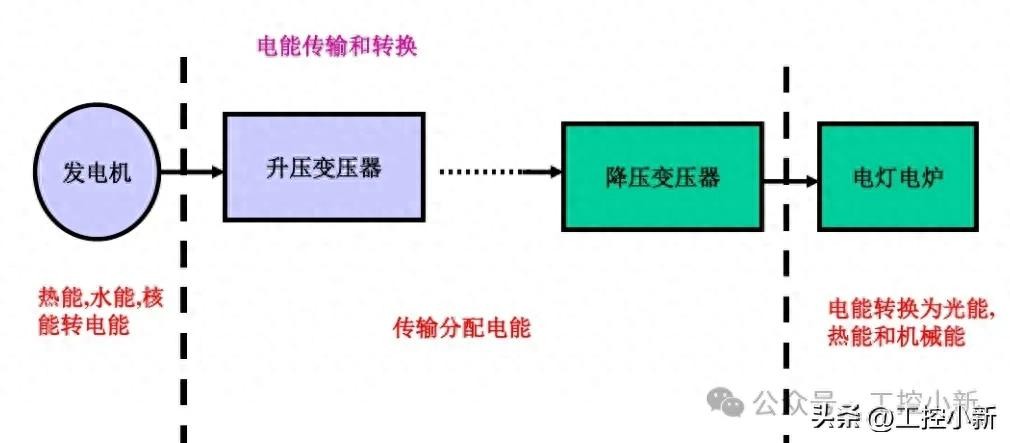

(一)电能

1.电压偏差(移):

电压偏差(移)指当供配电系统改变运行方式或负荷缓慢地变化使供配电系统各点的电压也随之改变,各点的实际电压与系统额定电压之差,通常用与系统额定电压的百分比值数表示。

2.电压波动:

一系列的电压变动或电压包络线的周期性变动,电压的最大值与最小值之差与系统额定电压的比值以百分数表示,其变化速度等于或大于每秒0.2%时称为电压波动。

3.电压闪变:

负荷急剧的波动造成供配电系统瞬时电压升高,照度随之急剧变化,使人眼对灯闪感到不适这种现象称为电压闪变。

4.不对称度:

不对称度是衡量多相负荷平衡状态的指标,多相系统的电压负序分量与电压正序分量之比值称为电压的不对称度,电流负序分量与电流正序分量之比值称为电流的不对称度,均以百分数表示。

5.频率偏差:

频率偏差是指供电的实际频率与电网的额定频率的差值。我国电网的标准频率为50Hz,又叫工频,频率偏差一般不超过士0.25Hz,当电网容量大于3000MW时,频率偏差不超过士0.2Hz。调整频率的办法是增大或减小电力系统发电机有功功率。

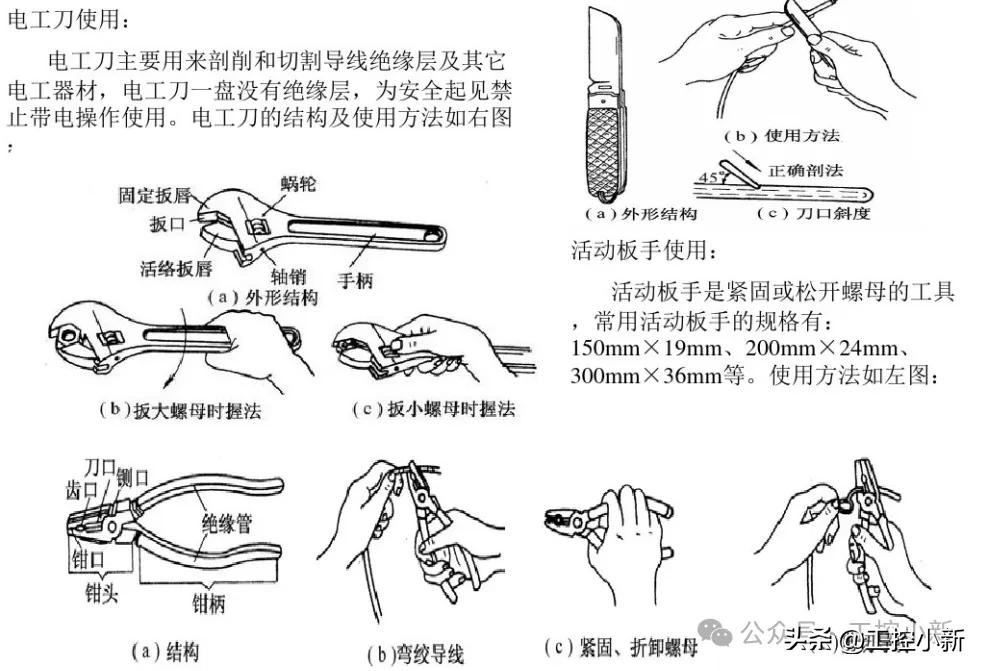

(二)常用电工工具的种类介绍及使用

螺丝刀:

螺丝刀是拆卸或安装坚固螺钉的稳固工具(俗称起子)。根据头部可分为(平头)一字或(梅花)十字两种。如图:

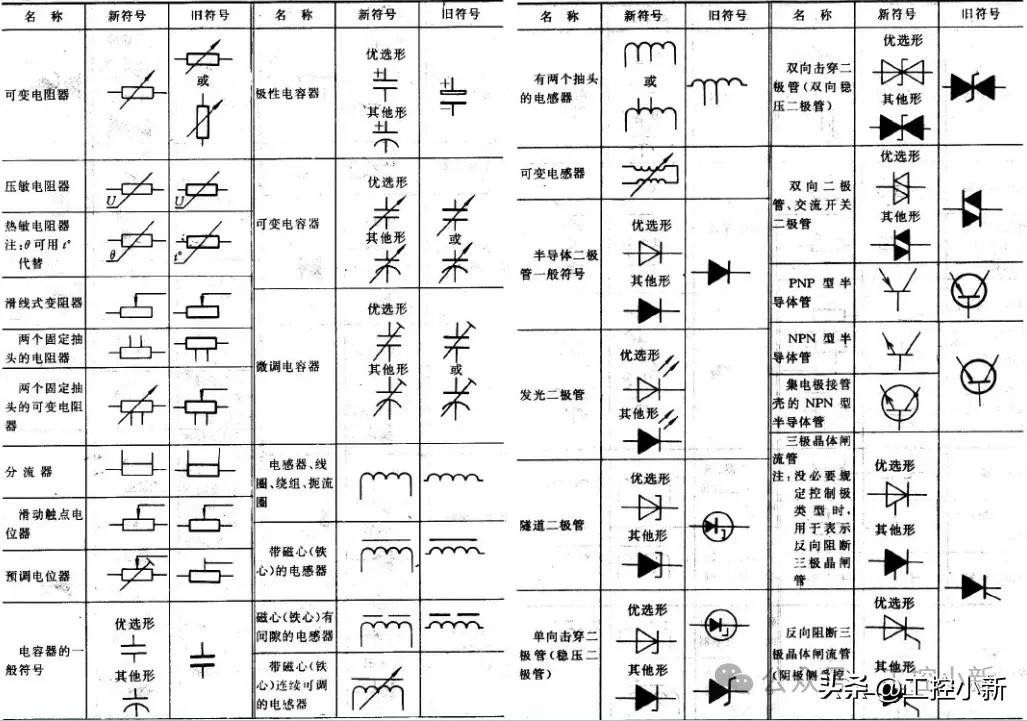

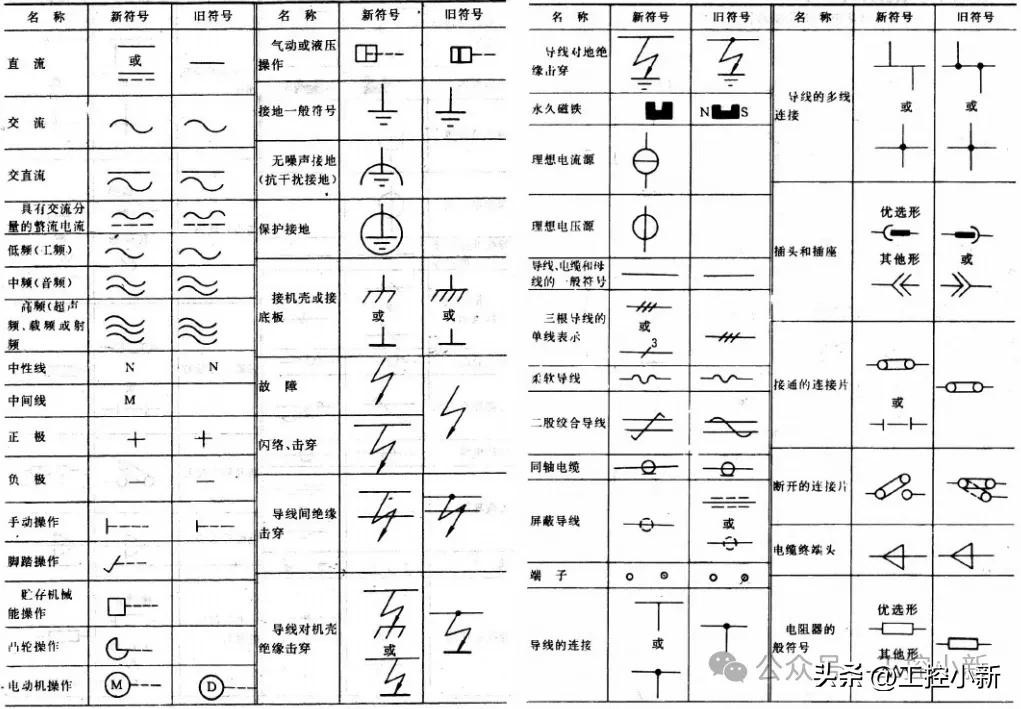

(三)常用电气符号

(四)控制电路图

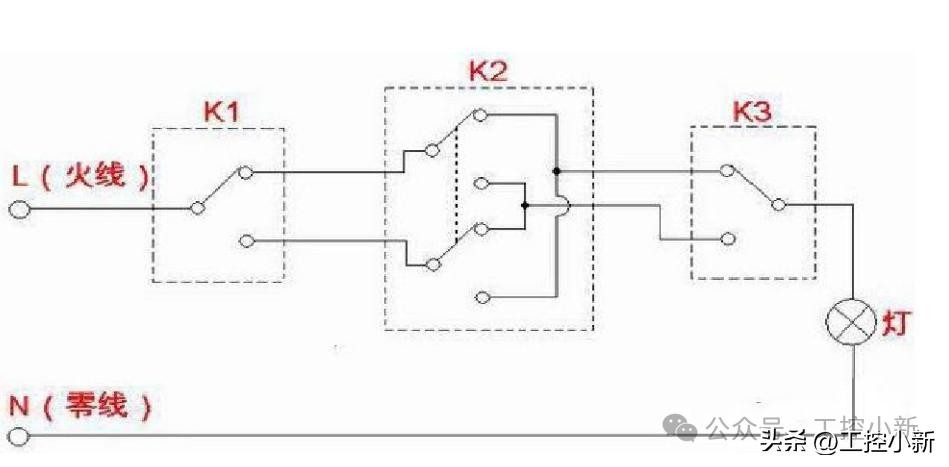

三控电灯开关接线图:

三控开关是指在三个不同地方都能各自独立地控制同一盏电灯的点亮或熄灭,其电路如图所示。图中S1、S3为1x2单刀双掷开关,S2则要用2x2双刀双掷开关。

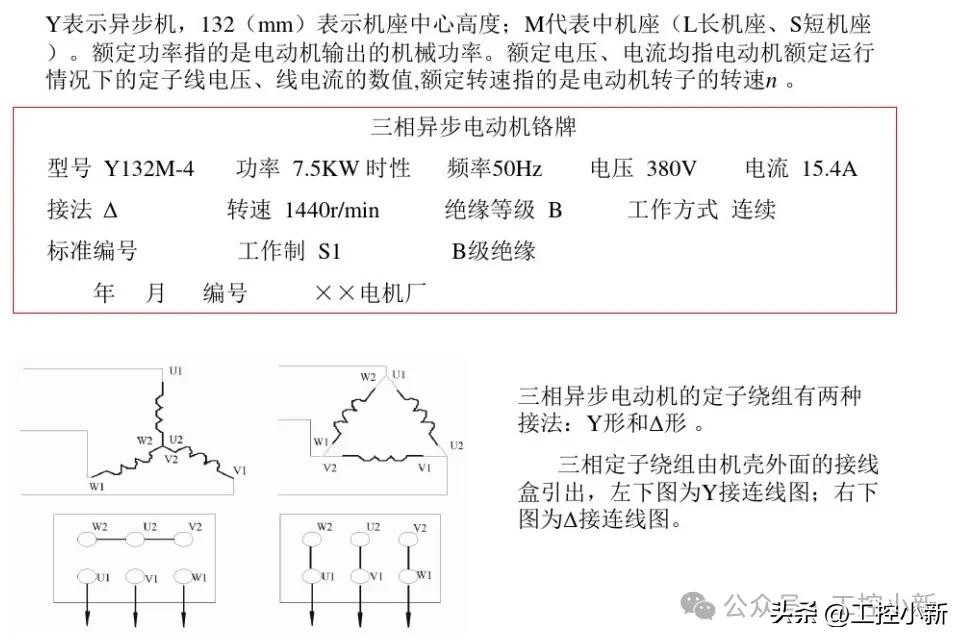

(五)电动机

三相对称定子绕组中通入对称三相交流电,即在气隙中形成一个在时间上、空间上都随时间变化的一个旋转磁场。固定不动的转子导体与旋转磁场相切割后感应电流成为载流导体。载流导体又和旋转磁场相互作用,对轴生成电磁转矩,于是电动机就顺着同步转速的方向转动起来。

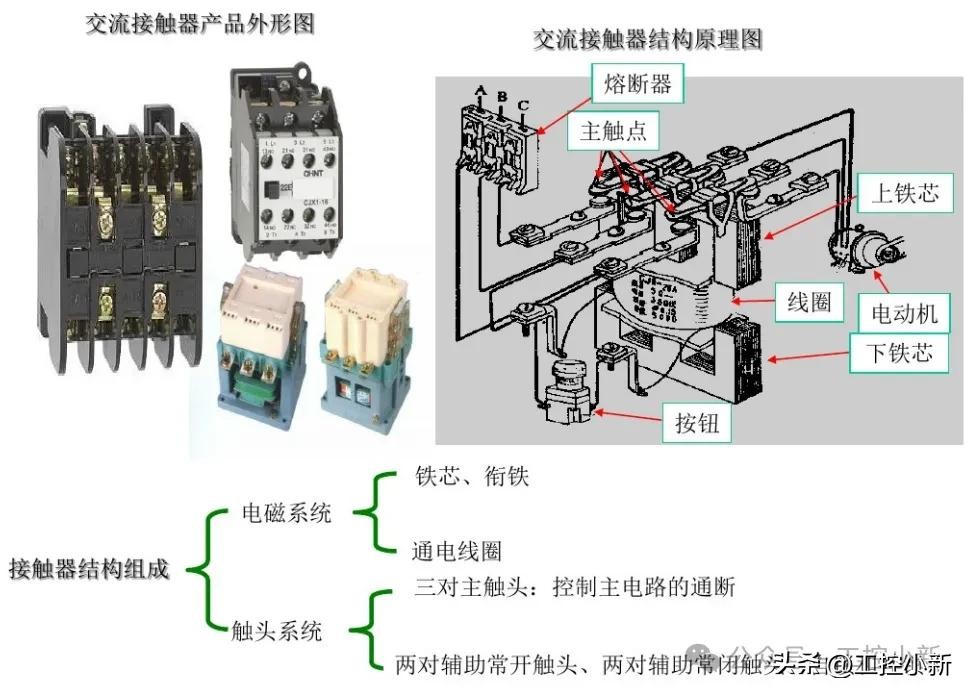

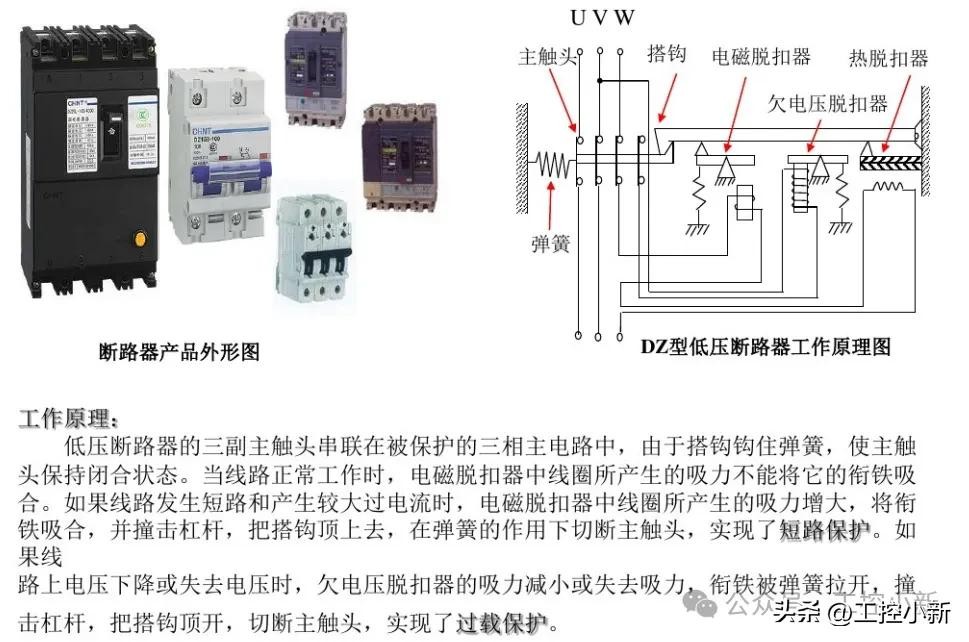

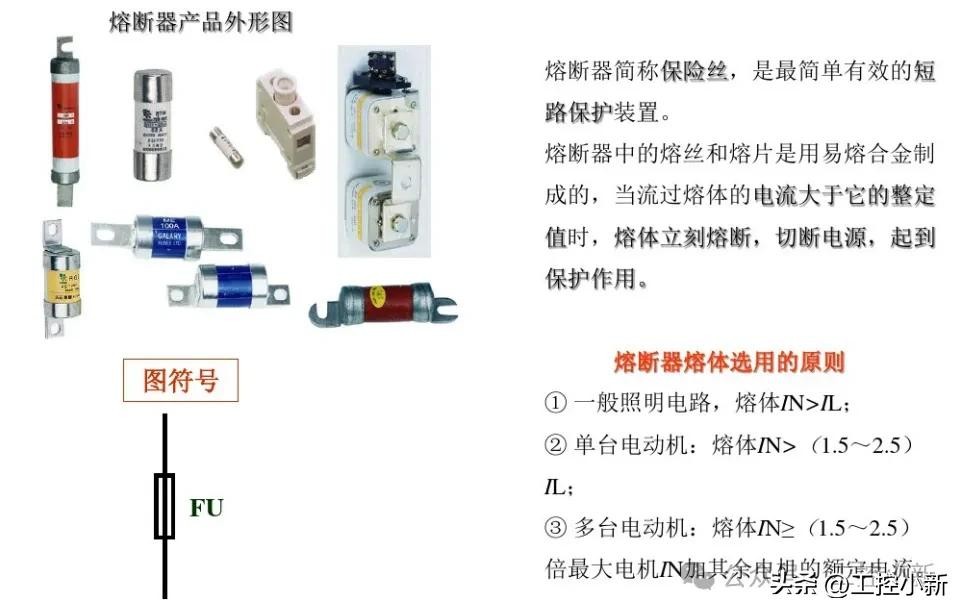

(六)常用电器元件

具体知识,请查看文件

文件链接:

我用夸克网盘分享了「电工基础知识初级.pdf」,点击链接即可保存。打开「夸克APP」在线查看,支持多种文档格式转换。

链接:

https://pan.quark.cn/s/fdd0a4097f9d

提取码:htXB
