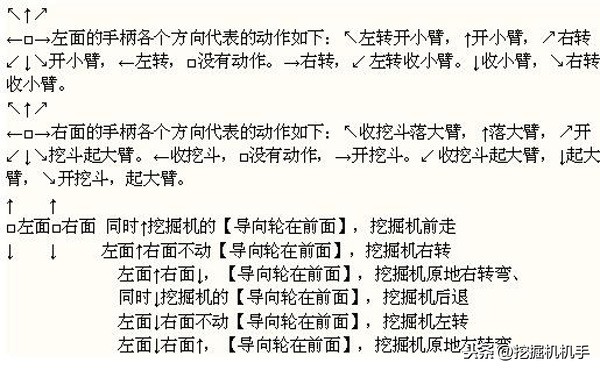

​挖掘机机手16-32个手柄动作操作分布图

挖掘机机手16-32个手柄动作操作分布图

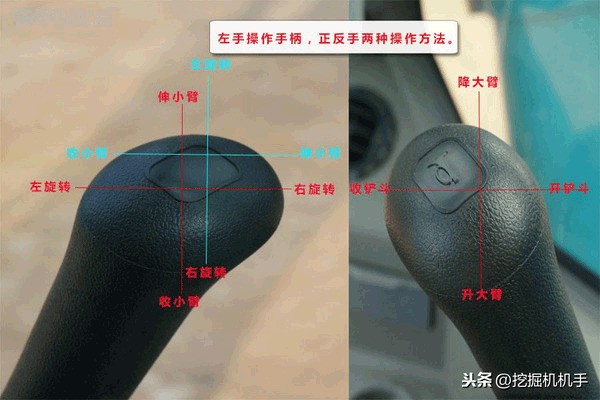

1、挖掘机操作方法示意图

挖掘机的手柄的操作不同于汽车的操作，自然状态下手柄处于居中位置。比如说旋转操作时，需要考虑挖掘机的惯性，你摇动手柄，挖掘机便开始转动，接着松开手柄，手柄自然居中后挖掘机由于惯性还会有继续旋转的趋势，所以操作时应当考虑摇动操作手柄的距离。

此外挖掘的大小臂、铲斗伸缩的动作都是利用这两个手柄，随着摆动位置的不同，动作速度及力度都会有变化。由于挖掘机型号及品牌的不同，有的挖掘机手柄附带有瞬间增加功率的功能按钮，比如在吊装时可以增加大小臂的力度，装车作业时提升大臂速度。

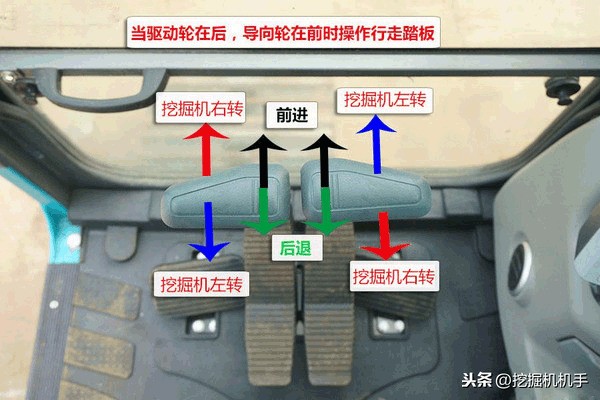

2、挖掘机行走操作示意图

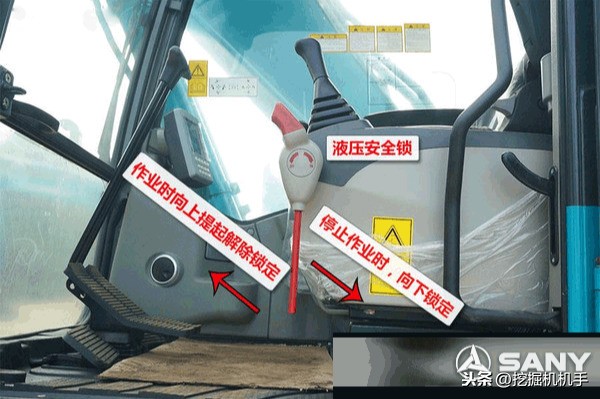

3、挖掘机液压安全锁开关图

当打开挖掘机的车门时，就能看见它。“安全锁”顾名思义，就是考虑到驾驶员的安全而设计的。由于挖掘机的动作是通过液压传动的，安全锁能够及时控制液压的传动。

当挖掘机启动后，驾驶员坐在座椅上，将液压安全锁转至解除锁定状态，此时操作手柄或行走踏板挖掘机才会有相应的动作。当挖掘机不作业或驾驶员要下车时，也应当将液压安全锁转至锁定状态，避免因失误碰触手柄及行走踏板导致安全事故。

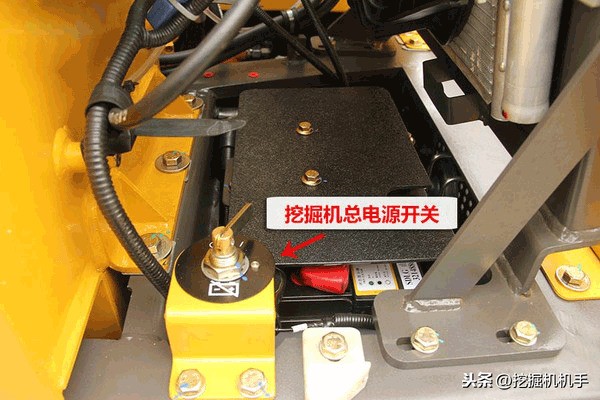

4、挖掘机电源总开关图

挖掘机在启动前请务必检查挖掘机总源开关是否打开。在挖掘机长时间不工作的时候，就需要将总电源关闭，可以防止蓄电池漏电。在挖掘机上，即便是挖掘机的钥匙拔出，车顶应急灯、收音机还处于通电状态，只有将电源总开关关闭才能全部关闭。每天下班后都能关闭电源总开关，这也是一个好的习惯。

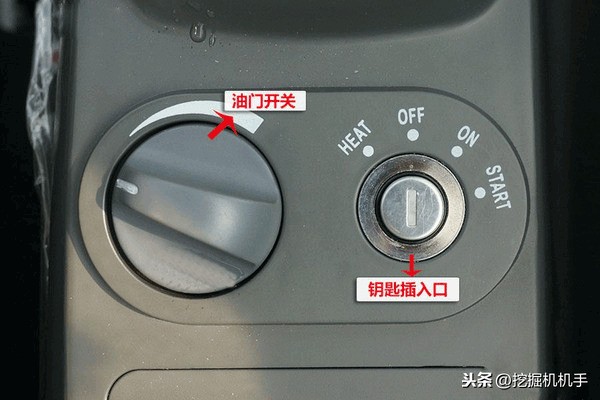

5、挖掘机发动机启动开关图

发动机启动开关，其实就是插入钥匙启动挖掘机的位置。上面有一些标识：

START，大家可以理解为开始、启动的意思。

ON，大家可以理解为接通、开启的意思，当钥匙转至此处，挖掘机整机电路接通。

OFF，大家可以理解为断开、关闭的意思，当钥匙转至此处，挖掘机整机电路断开，并可以插拔钥匙。

HEAT，大家可以理解为暖机的意思，在气温低时，将钥匙转至此处暖机使用。
